j961h-100i電動焊接截止閥型號尺寸參數

[ 2022-01-17 ]
湖泉閥門電動焊接截止閥 j961h-100i電動焊接截止閥生產廠家，咨詢： 021-64162222  型號尺寸參數產品名稱: 電動焊接截止閥 產品型號: J961H 產品口徑: DN20-100 產品壓力: 0.6～10.0MPa 產品材質: 鑄鋼、不銹鋼、合金鋼等 生產標準:國...J961H-64I/100I/160I 高壓鉻鉬鋼電動焊接截止閥 J961H 油田專用焊接截止閥圖片由上海湖泉閥門廠自主提供,J961H-64I/100I/160I 高壓鉻鉬鋼電動焊接截止閥 J...智能型電動焊接截止閥 J961H-100I 電動高壓焊接截止閥圖片圖片大全 - 中國供應商 智能型電動焊接截止閥 J961H-100I 電動高壓焊接截止閥 商鋪首頁 產品列表 公司介紹 ...提供J961電動焊接截止閥的選型、報價。另外根據客戶需求可以提供開關式以及調節型的電動焊接截止閥,關于電動焊接截止閥的詳細介紹請來電咨詢:
 電動截止閥
上海湖泉閥門廠家J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接電動截止閥 電動鑄鋼法蘭截止閥保...型號規格:J961H-16C/ J961H-64C/J961H-100C/電動焊接截止閥 詳細介紹: 可以安裝在管道的任何位置上,介質從下往上流。產品設計制造按國家標準GB12235,結構合理,...J961H-64C DN100高壓電動焊接截止閥 智能一體化電動截止閥 產品型號: J961Y-320C-DN65 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為硬質合金,閥體材質為鉻鉬鋼...J961H-100C DN50電動截止閥產品簡介: 蝶靈J961H-100C DN50電動截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱通徑都限制在250mm以下,也有到400mm的,但...
j961h-100i電動焊接截止閥型號尺寸參數
上海湖泉閥門截止閥型號 J961H-100C DN50 J961H-100C電動焊接截止閥產品簡介: J961H-100C電動焊接截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱通徑都...J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接電動截止閥 產品標簽| J961H電動截止閥焊接截止閥電動...J961H電動焊接截止閥 J961H-25C DN125開關型電動截止閥 產品型號: J961Y-320C-DN65 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為硬質合金,閥體材質為鉻鉬鋼。鉻...:J961H-64I 鉻鉬鋼電動焊接截止閥 DN65智能一體式型電動截止閥 產品型號: J961Y-320C-DN65 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為...

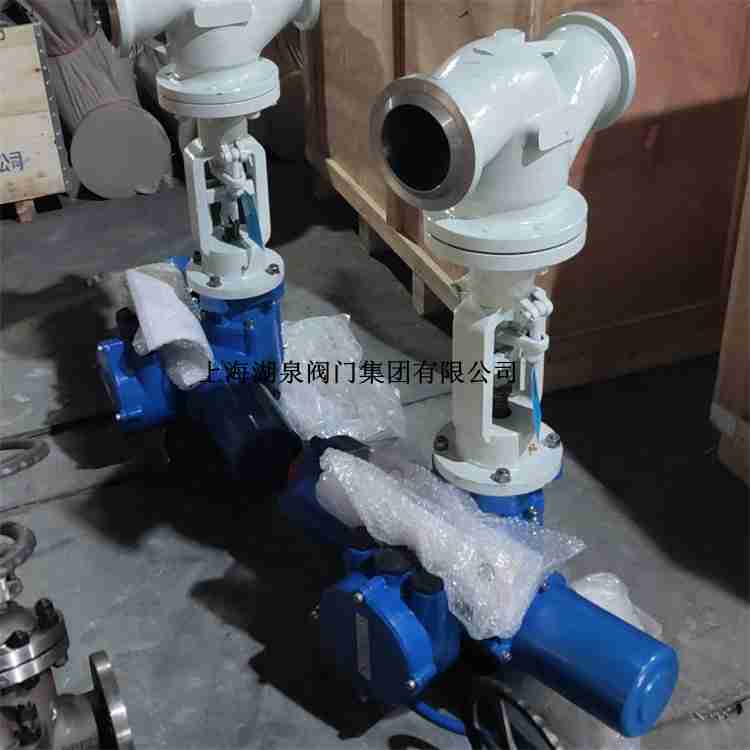

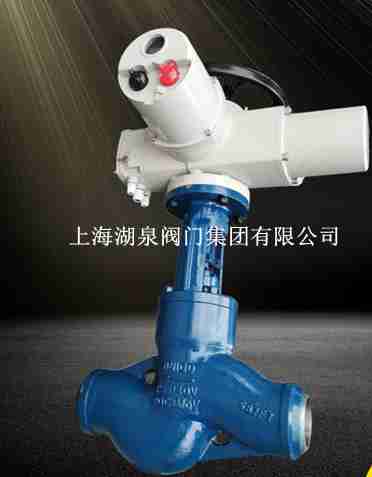

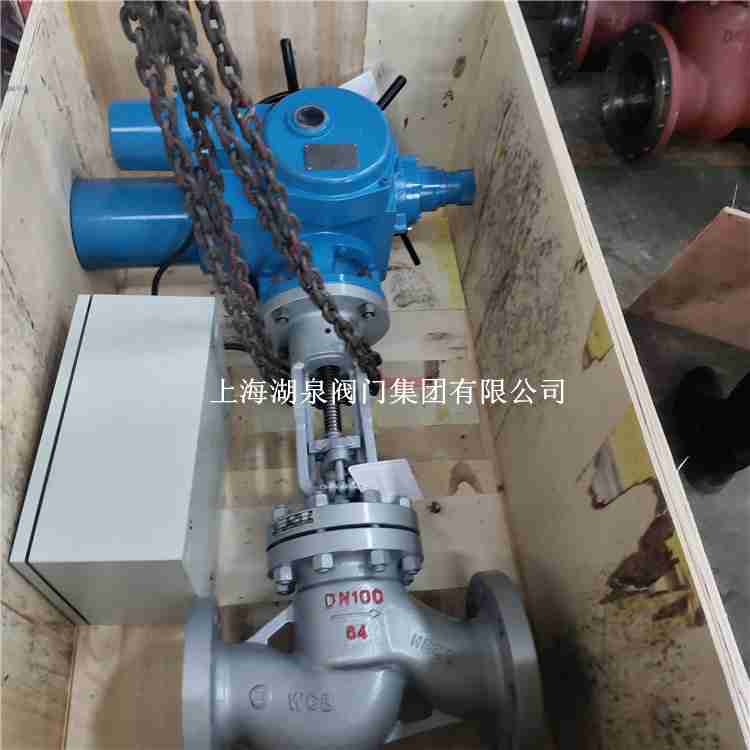

 電動焊接截止閥j961h-100i
湖泉閥門廠家J961Y-100I電動焊接截止閥設計原理及用途: 1.閥體和閥蓋連接形式:PN10-64采用栓接閥蓋;PN64-320采用自壓密封式閥蓋。閥桿螺母:通常情況下,閥桿螺母材料采用ASTM A439 ...供應J961H/Y電動焊接截止閥 一、產品概述: 法蘭連接的截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管...焊接電動截止閥-J961Y焊接電動截止閥.doc,電站閥門 電站截止閥 焊接電動截止閥 產品名稱: 焊接電動截止閥 產品型號: J961Y 產品口徑: DN10-100 產品壓力: 1.0～40.0MPa 產品材質: 鑄...電動截止閥J941H-16C|江蘇電動截止閥J941H-25C2014-06-06 電動焊接式截止閥J961Y-1602014-06-06 不銹鋼角式截止閥J44W-16P|不銹鋼法蘭角式截止閥2014-06-06 高壓截止閥J41H-100|高壓法蘭截止閥J41...電動截止閥J941H/J961Y。氣動截止閥J641H。氣動角座閥。日標截止閥J41W。德標截止閥。美標截止閥J41W。保溫截止閥BJ41H/BJ45。高溫截止閥J41Y/J61Y。高壓截止閥J41H、對焊截...

j961h-100i電動焊接截止閥型號尺寸參數
型號 公稱壓力 強度試驗 (MPa) 密封試驗 (MPa) 適用溫度℃ 適用介質
J61Y-250I
J961Y-250I		 25.O 37.5 27.5 ≤550 水、蒸汽、油品
J61Y-320I
J961Y-320I		 32.0 48.0 35.2
J61Y-P54100V
J961Y-P54100V		 P54100V 30.0 11.0 ≤540
J61Y-P64140V
J961Y-P64140V		 P54100V 42.0 15.4
J61Y-P57170V
J961Y-P67170V		 P57170V 63.0 18.7 ≤570
j961h-100i電動焊接截止閥型號尺寸參數
型號 DN d L L1 L2 H 電裝型號
J961Y-250 20 19 150 363 197 576 DZW15
25 22 180 363 197 590 DZW15
32 26 180 363 197 606 DZW15
40 36 250 363 197 722 DZW20
50 42 250 363 197 722 DZW30
65 56 340 473 277 1060 DZW45
80 80 390 526 283 1280 DZW90
100 84 480 526 283 1290 DZW90
J961Y-320 20 19 150 363 197 276 DZW15
25 22 180 363 197 590 DZW15
32 26 180 363 197 606 DZW15
40 36 250 363 197 722 DZW20
50 42 250 363 197 722 DZW30
65 60 470 526 283 1140 DZW90
80 80 570 526 283 1350 DZW120
100 96 660 554 609 1500 DZW180
J961Y-P57170V 20 19 150 363 197 576 DZW15
25 22 180 363 197 590 DZW15
32 26 180 363 197 606 DZWl5
40 36 250 363 197 722 DZW20
50 42 250 363 197 722 DZW30
65 60 762 526 283 1543 DZW90
80 74 864 526 283 1790 DZWl20
100 88 965 554 309 1890 DZWl80
j961h-100i電動焊接截止閥型號尺寸參數

公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 重量
1．6 50 230 160 125 100   16 3   4-φ18 590 645 48
65 290 180 145 120   18 3   4-φ18 590 690 60
80 310 195 160 135   20 3   8-φ18 590 715 65
100 350 215 180 155   20 3   8-φ18 590 770 71
125 400 254 210 185   22 3   8-φ18 590 780 119
150 480 280 240 210   24 3   8-φ23 590 810 210
200 600 335 295 265   26 3   12-φ23 810 967 320
250 622 405 355 320   30 3   12-φ25 810 1143 550
300 698 460 410 375   30 4   12-φ25 830 1292 785
2.5 50 230 160 125 100   20 3   4-φ18 590 645 50
65 290 180 145 120   22 3   8-φ18 590 690 65
80 310 195 160 135   22 3   8-φ18 590 715 67
100 350 230 190 160   24 3   8-φ23 590 770 73
125 400 270 220 188   28 3   8-φ25 590 780 127
150 480 300 250 218   30 3   8-φ25 810 810 215
200 600 360 310 278   34 3   12-φ25 810 967 322
250 622 425 370 332   36 3   12-φ30 830 1143 585
300 698 485 430 390   40 4   16-φ30 830 1292 795
4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
j961h-100i電動焊接截止閥型號尺寸參數

6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
